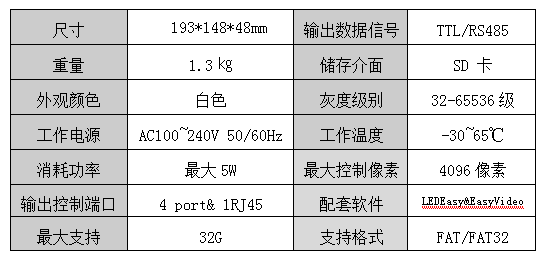

一、基本参数

二、输出端口说明

1、输入端（IN）：接至主控OUT口。

2、输出端（OUT）：级联下一台分控输入端（IN）。

3、端口1—8（Port）:带载LED灯具。

温馨提示：输入端（IN）、输出端（OUT）均使用纯铜屏蔽网线连接；网线压法为：568B。

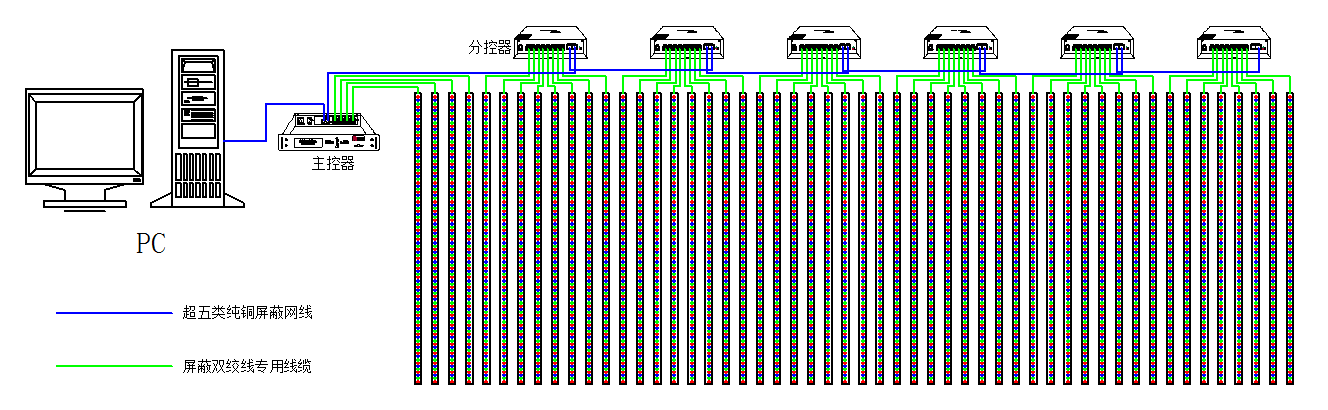

三、设备连接示意图

四、接线定义

1.网线压法：

按照TIA/EIA-568-B的标准如图一,按颜色顺

序排列:白橙、橙、白绿、蓝、白蓝、绿、白

棕、棕。制作接头,两端使用同样的接法。

2.输出端口的接法：

SPI接法 ：                           DMX 接法：

            一线-接地（GND）                 一线-GND

            二线-数据（DAT）                  二线-D+

            三线-时钟（CLK）                   三线-D-

            四线-锁存（STB）                   四线-PI

            五线-有使能（OE）
